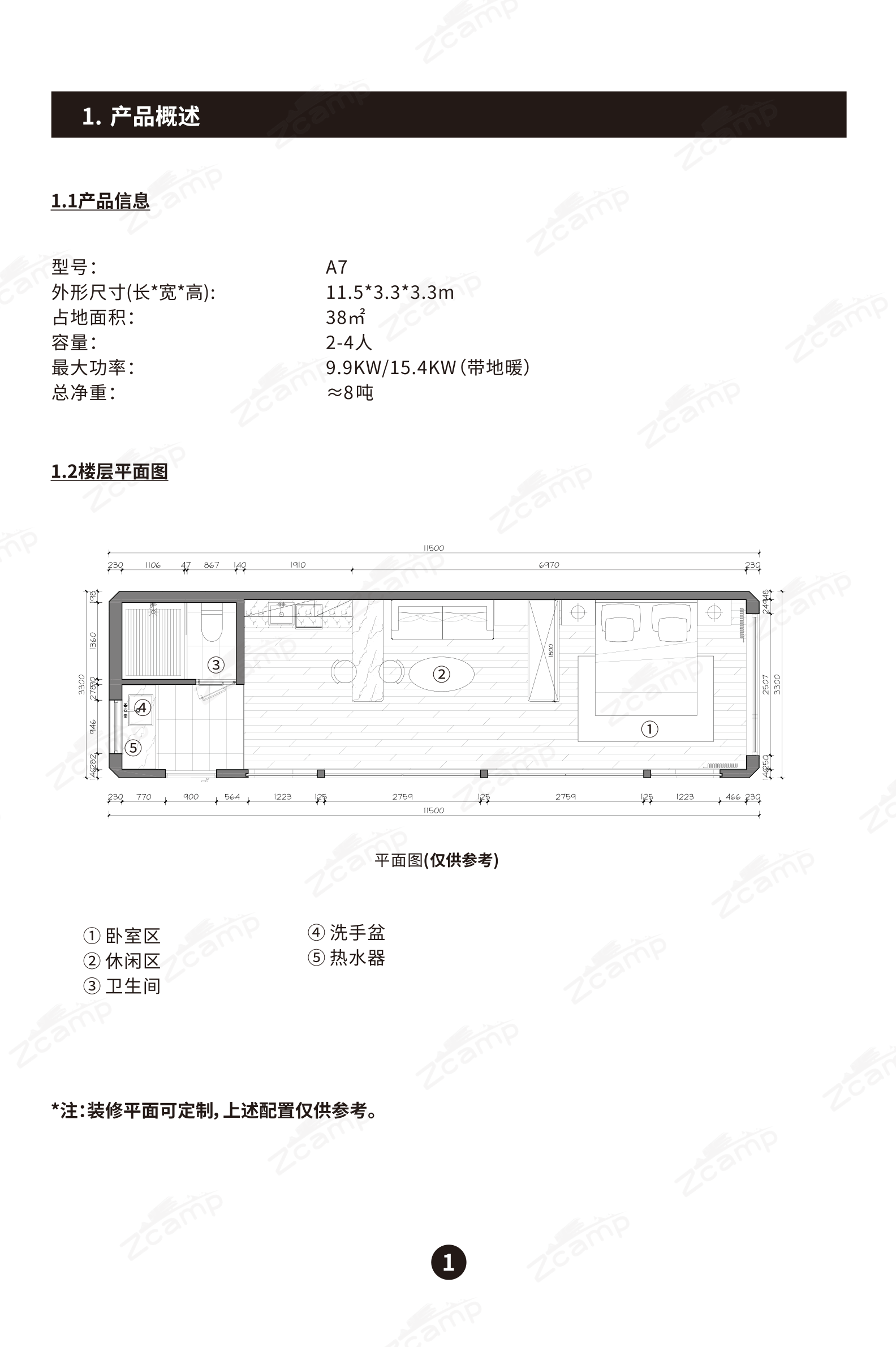

01产品参数
| 型号 | A7 |
|---|---|
| 外形尺寸（长×宽×高） | 11.5 × 3.3 × 3.3 m |
| 占地面积 | 38 ㎡ |
| 容量 | 2 - 4 人 |
| 最大功率 | 9.9 kW |
| 总净重 | 约 8 吨 |
平面布局
- ① 卧室区 ② 休闲区 ③ 卫生间
- ④ 洗手盆 ⑤ 热水器
*注：装修平面可定制，上述配置仅供参考。
02运输与吊装
运输准备（5 条必做）
- 建议用半拖挂车运输，运输宽度不小于 3 米
- 运输前把屋内所有可移动物品另行打包，或固定在房屋之内，以免途中损坏
- 运输前把窗帘布拆下打包固定，到项目地再安装
- 空调外机、热水器、入户梯、起吊用具等重型设备不可放在房屋内运输，须单独打包
- 将房屋每个支撑脚用绳索固定在挂车两侧
运输要求
- 运输货车要求为 17.5 m 长半挂车
- 运输宽度 3 m，运输高度不大于 4.2 m
- 运输到国外需用平板柜

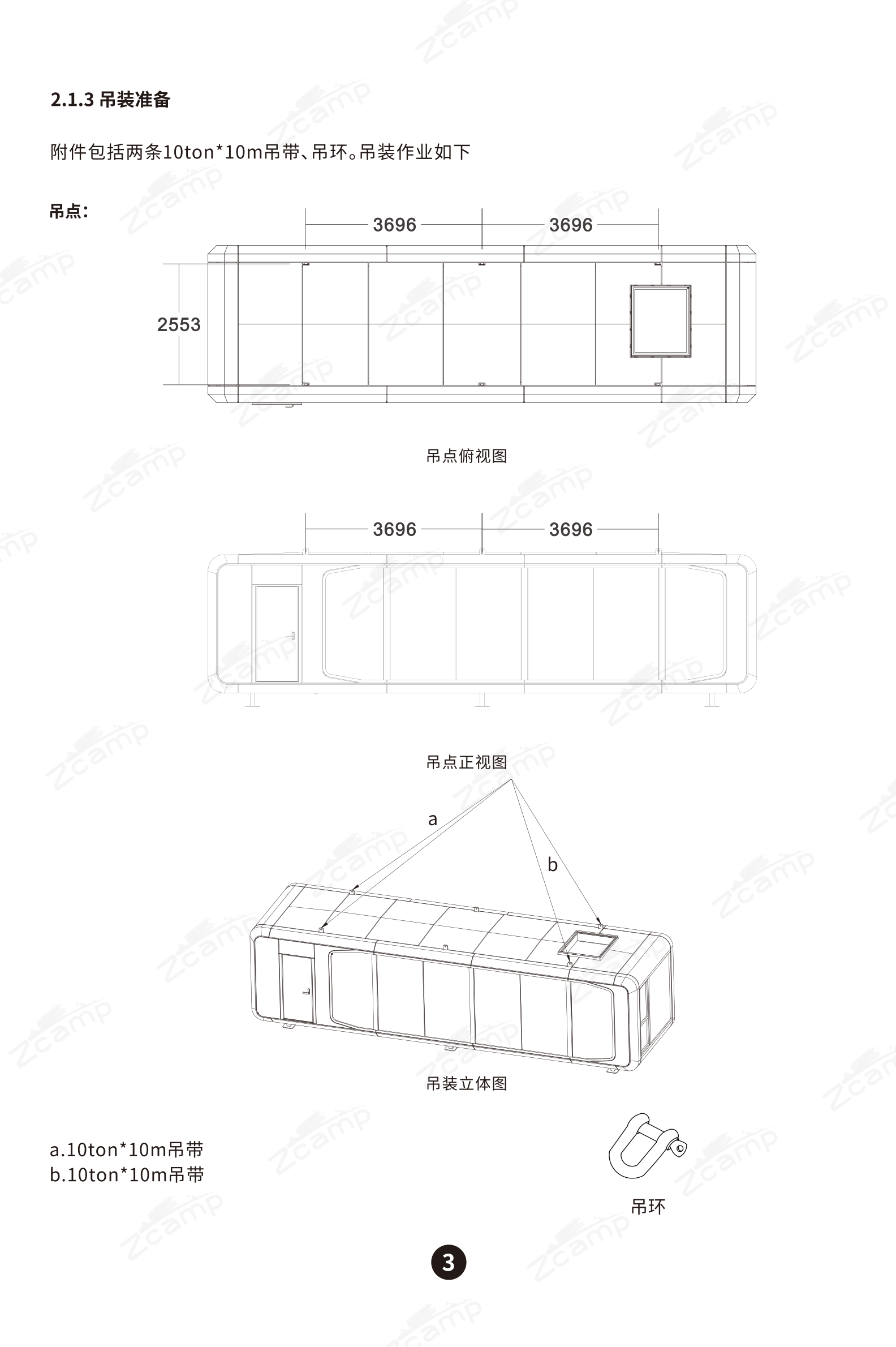

吊装
- 附件包括两条 10 ton × 10 m 吊带＋吊环，共 4 个吊点
- 全系列产品重量在 6 ~ 10 吨，一般建议用 50 吨吊机最安全
- 货物抵达现场后，客户需自行联络当地吊车服务，我司技术团队提供远程指导
落地前客户需完成
- 按我司产品标准基础水电图纸，完成给水、给电、排污管线及承重基础的现场工程
- 在我司技术员指导下精准落位到设计安装点位
- 接通水电后完成通水通电测试，交由客户验收

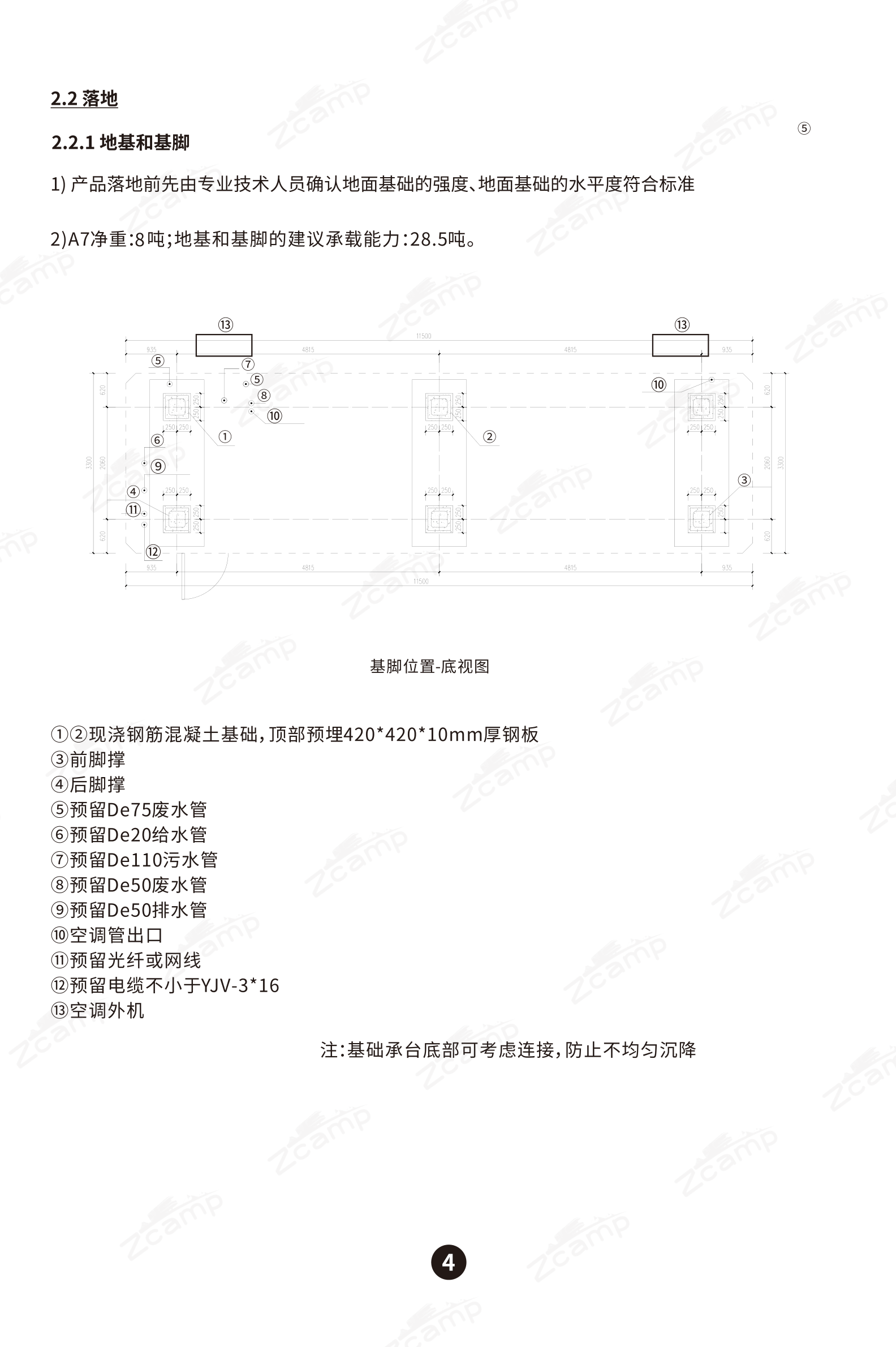

03落地与基础
产品落地前，须由专业技术人员确认地面基础的强度与水平度符合标准。
A7 净重 8 吨；地基和基脚的建议承载能力：28.5 吨。

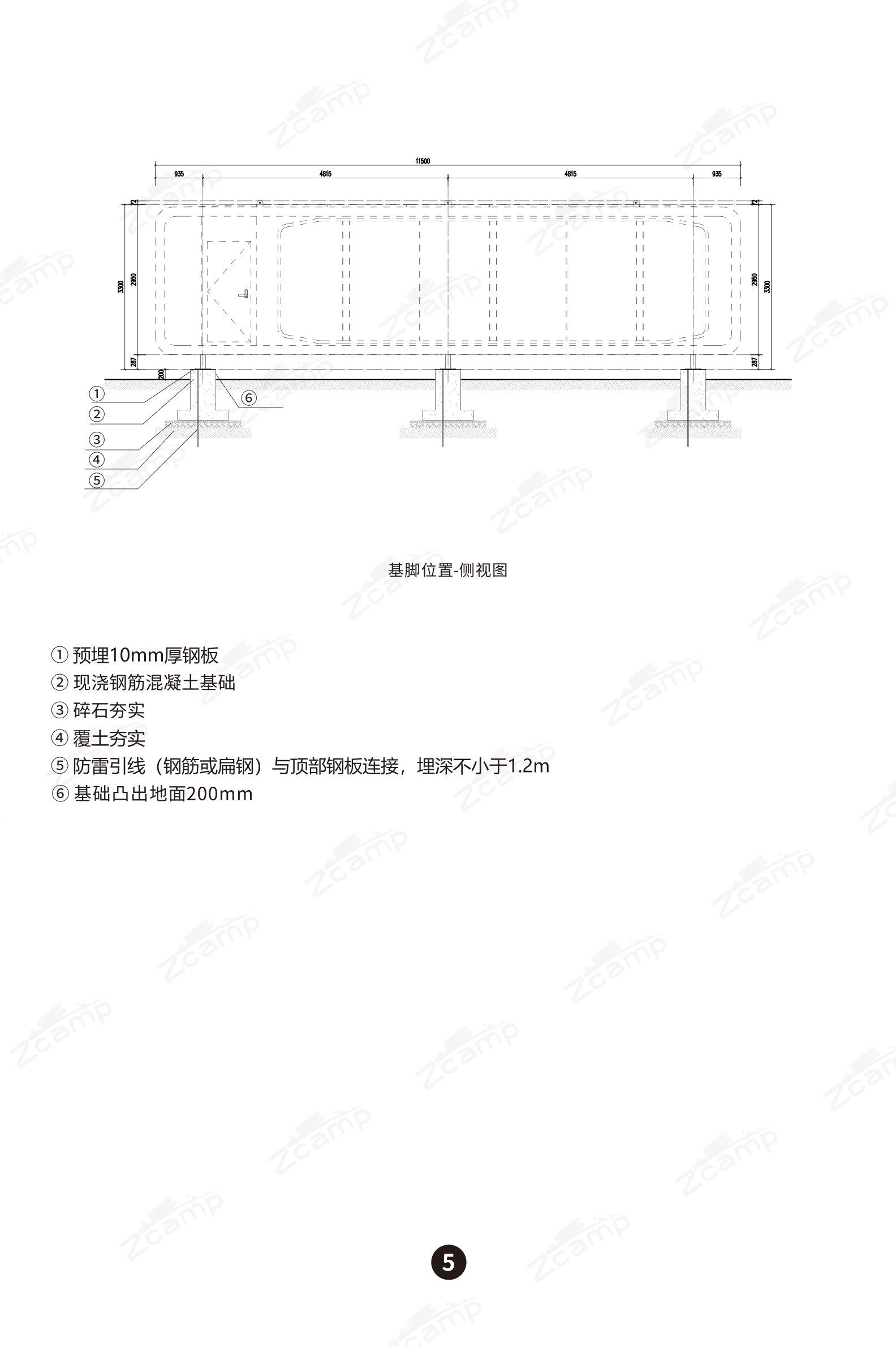

基础做法
- ①② 现浇钢筋混凝土基础，顶部预埋 420 × 420 × 10 mm 厚钢板
- ① 预埋 10 mm 厚钢板 ② 现浇钢筋混凝土基础
- ③ 碎石夯实 ④ 覆土夯实
- ③ 防雷引线（钢筋或扁钢）与顶部钢板连接，埋深不小于 1.2 m
- ③ 基础凸出地面 200 mm
- ③ 前脚撑 ④ 后脚撑
注：基础承台底部可考虑连接，防止不均匀沉降。
预埋管线与预留
- 预留 De75 废水管 · De20 给水管
- 预留 De110 污水管 · De50 废水管 · De50 排水管
- 预留光纤或网线
- 预留电缆不小于 YJV-3×16
- 空调管出口 · 空调外机位置
04水电系统

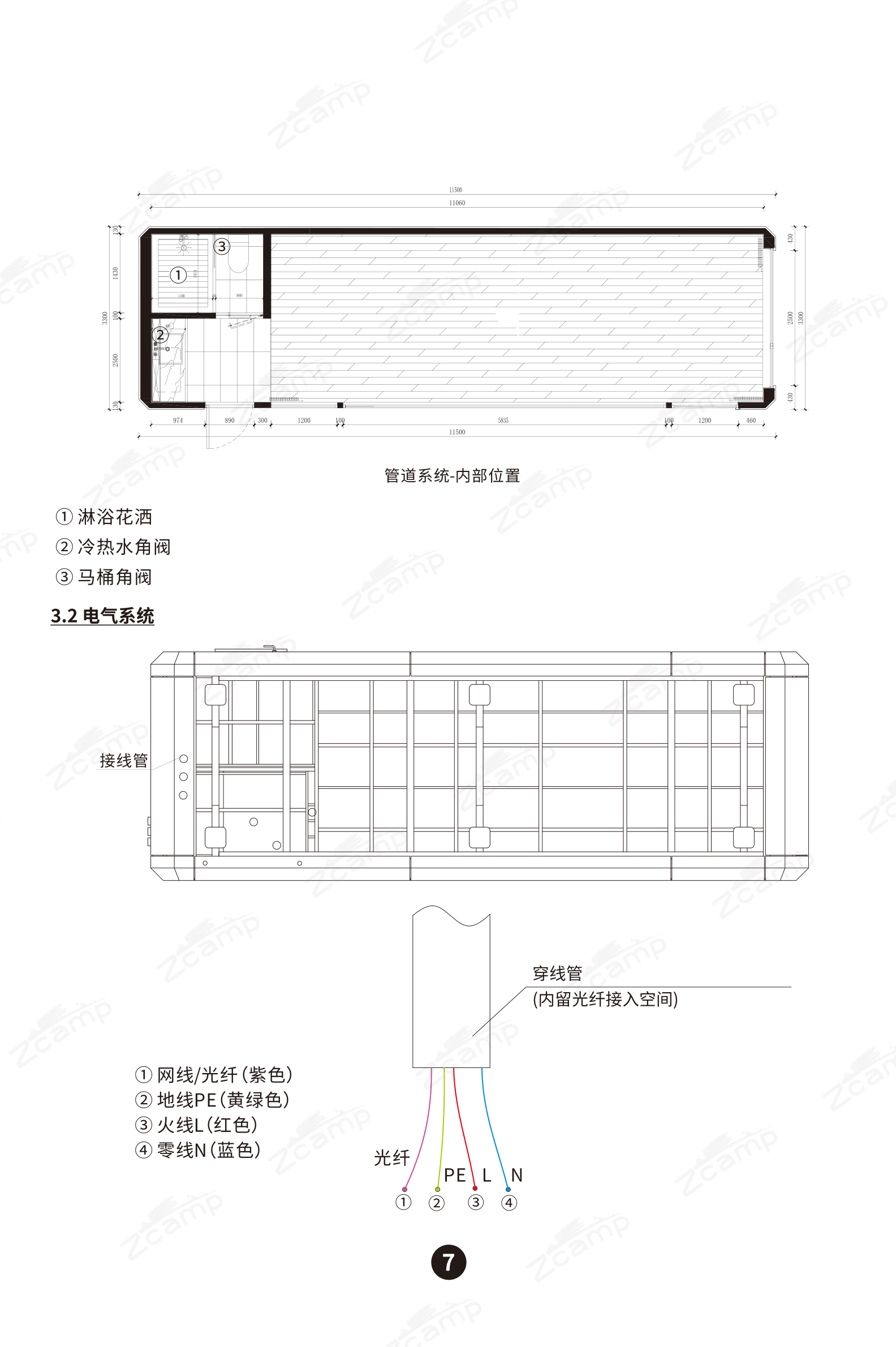

管路系统
- ① 空调固定管 ② 排水管 ③ 排污管 ④ 进水管 ⑤ 接线管
- 内部：① 淋浴花洒 ② 冷热水角阀 ③ 马桶角阀
电气接线（线色对照）
- ① 网线 / 光纤——紫色
- ② 地线 PE——黄绿色
- ③ 火线 L——红色
- ④ 零线 N——蓝色
- 接线管穿线管内内留光纤接入空间

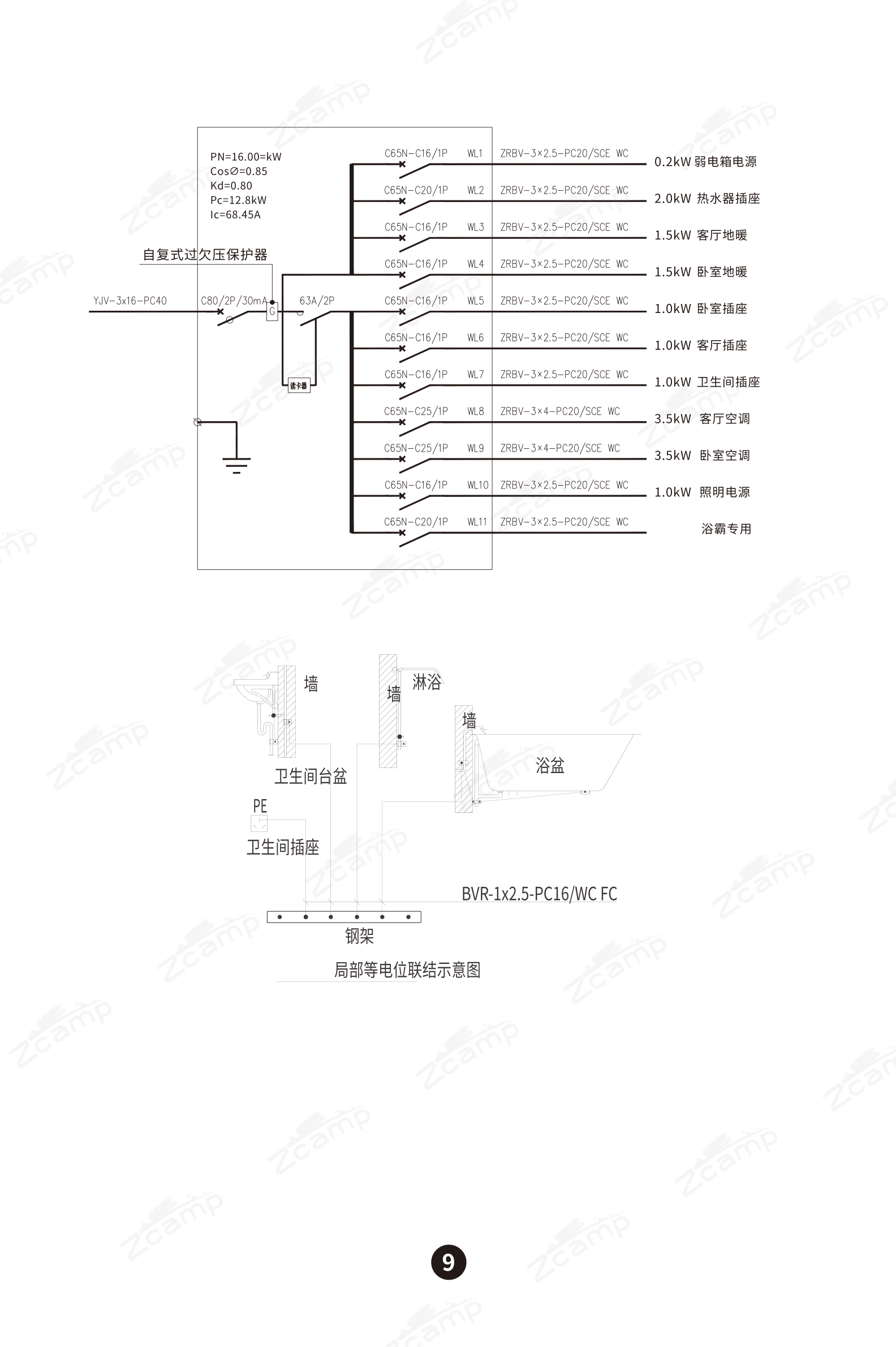

配电回路（PN=16.00 kW · CosΦ=0.85 · Kd=0.80 · Pc=12.8 kW · Ic=68.45A）
| WL1 | 0.2 kW 弱电箱电源 · C65N-C16/1P |
|---|---|
| WL2 | 2.0 kW 热水器插座 · C65N-C20/1P |
| WL3 | 1.0 kW 卧室插座 · C65N-C16/1P |
| WL4 | 1.0 kW 客厅插座 · C65N-C16/1P |
| WL5 | 1.0 kW 卫生间插座 · C65N-C16/1P |
| WL6 | 3.5 kW 客厅空调 · C65N-C25/1P |
| WL7 | 3.5 kW 卧室空调 · C65N-C25/1P |
| WL8 | 1.0 kW 照明电源 · C65N-C16/1P |
| WL9 | 浴霸专用 · C65N-C20/1P |
进线：YJV-3×16-PC40；主开关 C80/2P/30mA ＋ 63A/2P；配自复式过欠压保护器、读卡器。

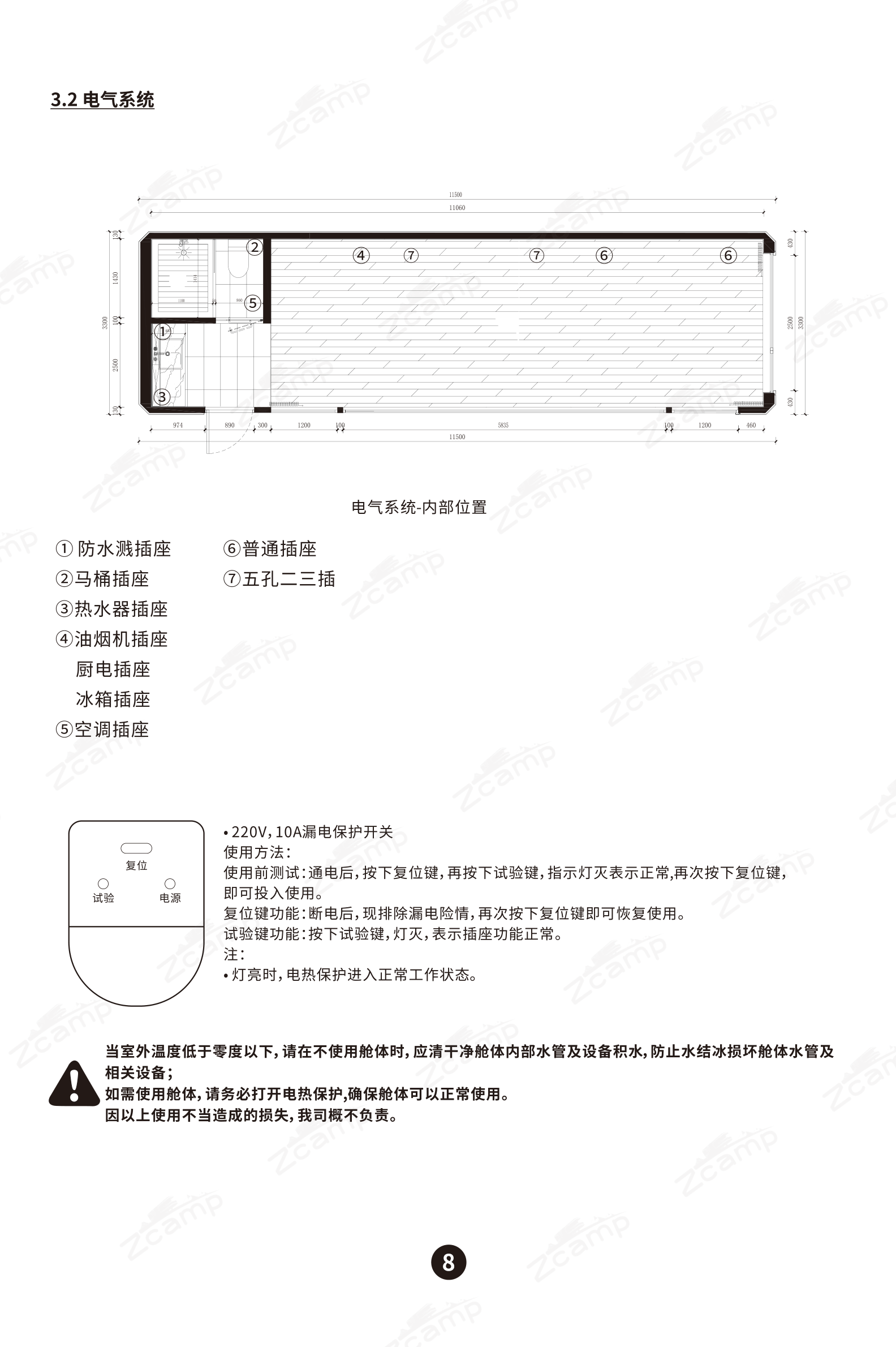

漏电保护开关（220V / 10A）使用方法
- 使用前测试：通电后按下复位键，再按下试验键，指示灯灭表示正常；再次按下复位键即可投入使用。
- 复位键功能：断电后，先排除漏电险情，再次按下复位键即可恢复使用。
- 试验键功能：按下试验键，灯灭，表示插座功能正常。
- 注：灯亮时，电热保护进入正常工作状态。
防冻警告：当室外温度低于 0℃，不使用舱体时，应清干净舱体内部水管及设备积水，防止水结冰损坏舱体水管及相关设备；
如需使用舱体，务必打开电热保护，确保舱体可以正常使用。
因以上使用不当造成的损失，我司概不负责。
安装进入步骤
- 安装入户梯
- 安装空调外机、热水器等电气设备
- 到房屋内检查所有电气开关、水龙头、阀门、电器设备处于关闭状态
- 接通入水管、排水管，依次打开入水管阀门、各水龙头，保持开启 30 分钟，仔细检查各管路是否漏水、出水量是否正常
- 接通房屋电缆，测试房屋的接地电阻是否符合要求
- 将各用电器打开并调至最大功率保持 30 分钟，检查空开是否跳闸、房屋外壳及各用电器外壳是否漏电、各用电器是否工作正常
警告！所有安装必须由合格人员进行，不正确安装可能会造成危险！

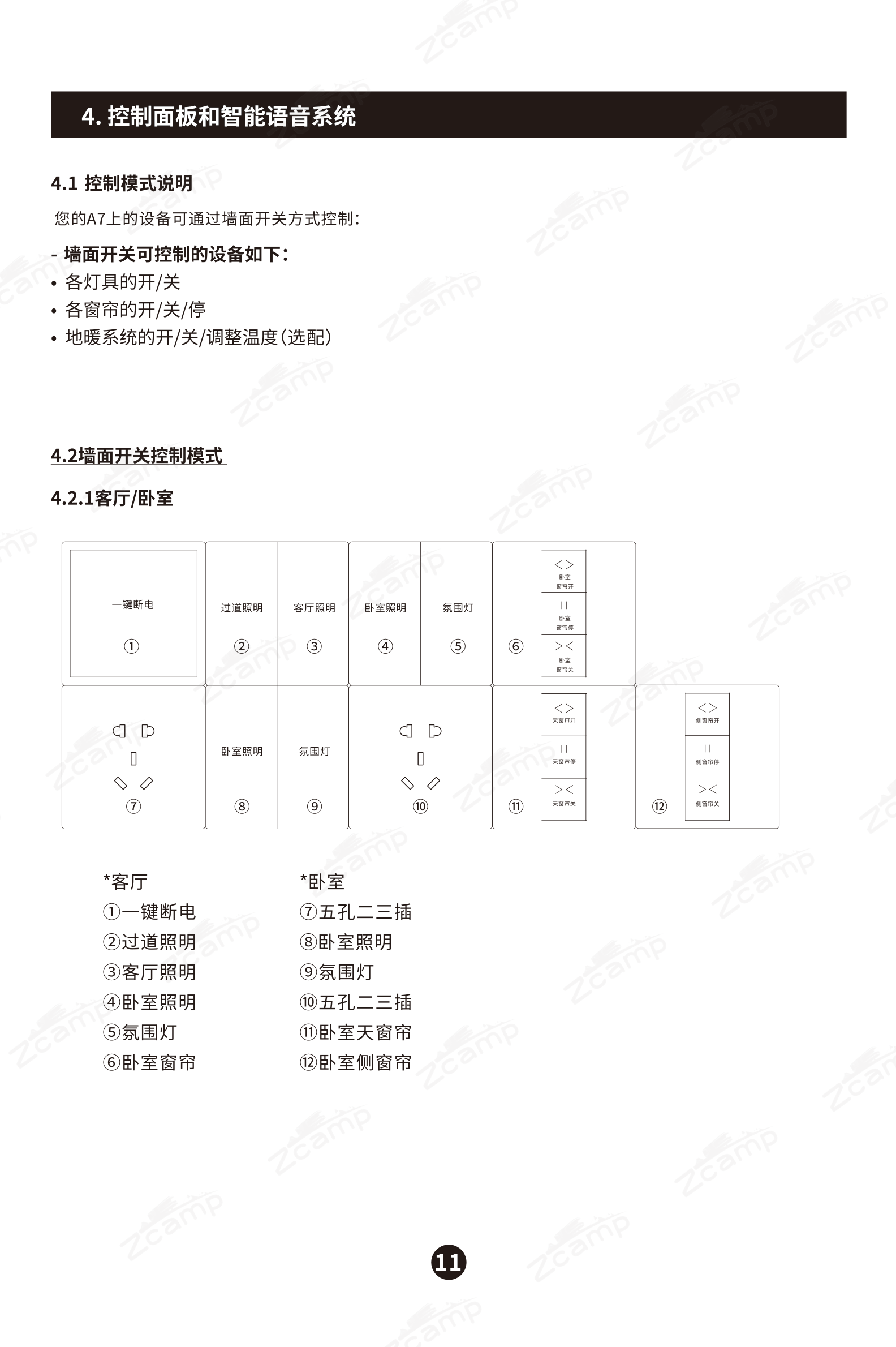

05控制面板与墙面开关
A7 上的设备通过墙面开关方式控制，可控制：
- 各灯具的开 / 关
- 各窗帘的开 / 关 / 停
客厅 / 卧室
- 客厅：① 一键断电 ② 过道照明 ③ 客厅照明 ④ 卧室照明 ⑤ 氛围灯 ⑥ 卧室窗帘
- 卧室：① 五孔二三插 ② 卧室照明 ③ 氛围灯 ④ 卧室天窗帘 ⑤ 卧室侧窗帘
浴室
- ① 浴霸 ② 卫生间照明 ③ 新风系统
06清洁与维护
清洁
- 清洁地板须用沥干水的墩布，切不可在地板上泼水，否则木地板吸水变形
- 不要使用研磨性清洁剂，会损坏地板
- 拆洗地漏：先清理隔板杂物防淤塞 → 毛刷洗刷各部件 → 下水道消毒除臭 → 重新安装
外壳 / 玻璃 / 墙面
- 检查玻璃有无粘着物，如有先用刮刀等辅助工具和溶剂除去
- 毛滚浸入桶中，清洁剂充分吸入后均匀涂抹在玻璃上
- 涂抹一般由上往下滚、横向移动，每趟滚迹交叉相压，以防漏涂
- 用胶刮将清洁剂刮净，稍用力均匀按压，由上至下慢慢刮动，一次刮净一溜
- 玻璃刮净后，用毛巾将窗擦净
维护
- 防护层刮伤会使房屋易被侵蚀、降低整体使用周期。对刮伤及易腐蚀部件，至少每 6 个月进行一次全面除锈、刷漆、翻新
- 每月检查一次阳台排水口是否堵塞，以免下雨时阳台积水流入房间损坏地板
07保修服务
星舰系列产品的维护保修期限，按以下三类分别承保：
主体结构：整体钢结构框架、高于地面的支撑结构件、基础钢结构预埋件（如有）。
外墙饰面板、玻璃窗、入户门、检修门、设备间门（如有）、阳台门（如有）、阳台栏杆（如有）。
花洒、水龙头、地漏；强弱电系统：总电接口、室内强弱电回路线管、室内电箱、开关面板、插座面板、照明灯带、射灯（如有）、窗帘电机（如有）、智能门禁（如有）、天窗帘电机（如有）、音响喇叭（如有）、投影幕布（如有）；
室内硬装：室内天花板、室内墙面板、室内地板、踢脚线、灯槽、窗帘槽、淋浴门（如有）、洗手间门、室内门窗密封胶、窗帘、空调风口（如有）。
空调：一般家用机整机保修 6 年，商用机 18 个月（仅作参考，以最终签约配置单为准）；
马桶洁具等：一般提供 5 年免费维保（仅供参考，以配置单为准）；
新风机（如有）：一般整体保修 1 年（仅供参考，以配置单为准）。
*建议：为保证设备正常使用、降低故障率与延长使用寿命，保修期内耗材及相关配件应首选原厂正规产品；为降低舱体维修等待时长，请运营方优先联系告知舱体待修检测情况，轻微情况可由厂家技术专员远程维修指导。
08图纸速览
Zcamp 星舰系列 A7 太空舱 · 使用说明书（速览版）
内容依据《A7说明书 2024-7-29》整理，仅供快速查阅；
实际配置、尺寸与保修条款以最终签约配置单及正式说明书为准。
